Scage est un logiciel dédié à l’analyse structurale des ouvrages géotechniques.

Il permet notamment de statuer sur l’équilibre interne des pieux et des parois moulées conformément à l’Eurocode 2 (annexes nationales française et belge) et aux normes d’application nationale française de l’Eurocode 7 (NF P 94-262 et NF P 94-282).

Installez Scage et bénéficiez d’une licence d’évaluation valable pendant 30 jours !

N’hésitez pas à nous contacter pour en savoir plus !

Importantsi vous disposez d’une version antérieure ou égale à Scage v2.0.8, il convient d’effectuer une mise à jour manuelle de manière exceptionnelle sur tous les postes utilisateurs. En savoir plus

Analyse structurale de pieux

Scage propose deux types d’études pour mener l’analyse structurale des pieux :

  • Module de vérification détaillée : elle permet la vérification d’une cage d’armatures pour un ensemble de diagrammes d’efforts internes à reprendre issus d’un calcul d’équilibre de fondations ou de soutènement (import des sollicitations depuis Foxta, K-Réa ou Excel). Le calcul se déroule phase par phase (ELU et ELS) en flexion simple, composée ou déviée.

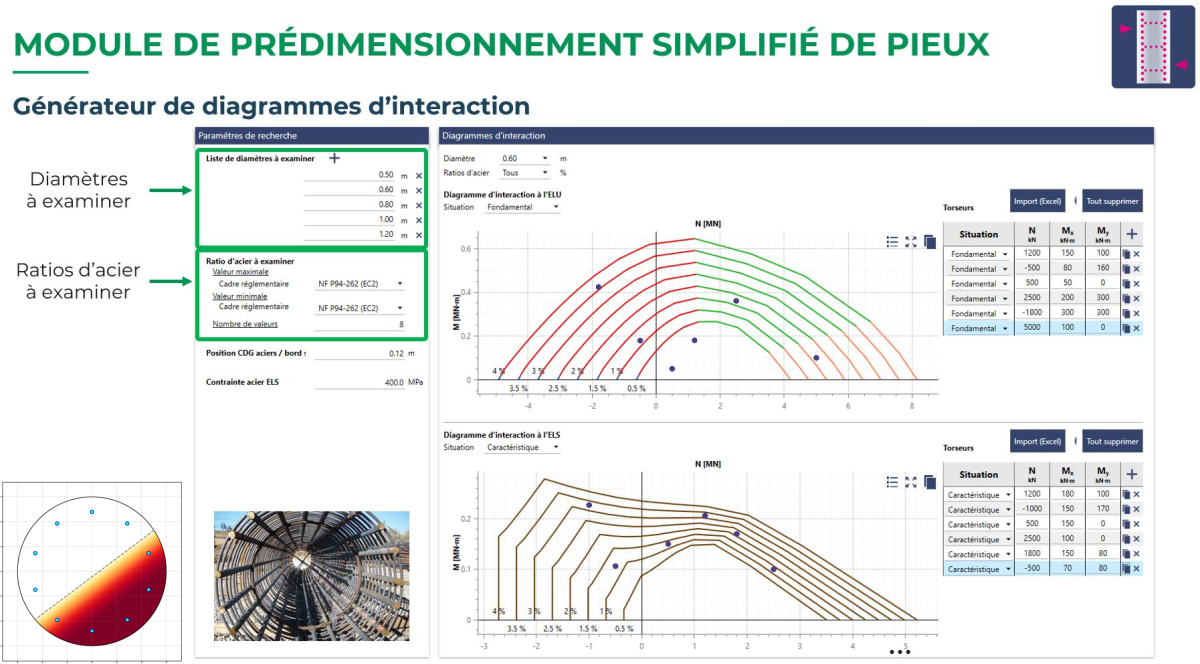

  • Module de prédimensionnement simplifié : elle permet de statuer sur le diamètre et le taux de ferraillage nécessaire des pieux pour reprendre un ou plusieurs torseurs, et cela pour un nombre infini de pieux. Il permet également d’estimer les efforts maximaux en profondeur en fonction des efforts appliqués en tête pour chaque combinaison/situation considérée.

Analyse structurale de parois moulées

Scage propose deux types d’études pour mener l’analyse structurale des parois moulées :

  • Étude de prédimensionnement : elle permet d’obtenir les sections nécessaires des aciers longitudinaux à l’ELU et à l’ELS ainsi que les sections d’aciers nécessaires transversaux à l’ELU. Les sollicitations internes de la paroi moulée sont considérées comme une donnée d’entrée provenant d’un calcul d’interaction sols-structure (calcul ISS mené par exemple avec K-Réa) tenant compte du phasage de réalisation de l’ouvrage. Le calcul se déroule pour chaque phase en flexion simple ou composée.
  • Conception ou vérification d’une cage d’armature : il s’agit de la vérification de l’adéquation d’une cage d’armature réelle définie par chaque barre longitudinale d’acier et chaque petit/grand cadre. Le centre de gravité des aciers longitudinaux est évalué de manière rigoureuse en fonction des barres présentes à chaque niveau. Le calcul de l’ouverture de fissures est mené à tout niveau par la méthode exacte.



LES POINTS FORTS DE SCAGE

Analyse structurale des pieux

  • Importation des diagrammes d’efforts internes depuis Foxta, K-Réa ou Excel.
  • Traitement des sollicitations en 3 directions (X, Y, Z)
  • Calcul béton armé intégré en flexion simple, composée ou déviée
  • Prise en compte du décalage du diagramme de moments fléchissants
  • Calcul des sections minimales d’acier réglementaires
  • Possibilité de définir les éléments de cage composés de barres longitudinales et des zones transversales
  • Construction de l’élévation de la cage à fur et à mesure de sa définition
  • Calcul du poids de la cage (élément par élément)
  • Prise en compte de la largeur de mise en charge de chaque barre
  • Calcul du taux de mobilisation de la résistance en flexion et en cisaillement de chaque niveau du pieu
  • Accès aux diagrammes d’interaction à chaque niveau du pieu
  • Calcul de la contrainte de compression du béton, de la contrainte de l’acier et l’ouverture de fissures à chaque niveau du pieu (ELS)
  • Génération du listing de barres disposées

Analyse structurale des parois moulées

  • Importation des diagrammes d’efforts internes depuis K-Réa ou Excel.
  • Calcul automatique des sections nécessaires d’aciers longitudinaux et transversaux
  • Calcul béton armé intégré en flexion simple et flexion composée
  • Calcul des sections minimales d’acier réglementaires
  • Prise en compte de différentes zones de contraintes admissibles de l’acier à l’ELS sur la hauteur de l’écran (maîtrise de la fissuration)
  • Possibilité d’accéder aux résultats intermédiaires de tout calcul de béton armé
  • Représentation du diagramme de déformations (ELU) et diagramme de contraintes (ELS) de chaque section
  • Possibilité de travailler par longueur unitaire d’écran ou sur la largeur d’une cage d’armatures

Général

  • Calculette béton armé intégrée et indépendante pour vérifier rapidement des sections isolées en dehors du projet traité
  • Calcul des contraintes admissibles réglementaires du béton et de l’acier
  • Système de validation de données intégré
  • Manuel utilisateur et notice scientifique détaillés
  • Rapport d’impression détaillé
  • Possibilité de travailler en système métrique ou système impérial
  • Graphiques et tableaux exportables sous le presse-papiers et vers Excel
  • Gestion souple de plusieurs scénarios pour examiner différentes solutions

Calculette béton armé (pieux) - Diagrammes d'interaction (ELU et ELS)

Listing de toutes les barres d'acier / Ratio d'acier / Élévation de la cage d'armatures

Efforts internes de calcul (moment fléchissant décalé, effort tranchant et effort normal)

Armatures longitudinales et taux de mobilisation de la résistance en flexion

Armatures transversales et taux de mobilisation de la résistance en cisaillement

Efforts internes de calcul (moment fléchissant décalé, effort tranchant et effort normal)

Sections d'acier longitudinales et transversales nécessaires à l'ELU

Rapport d'impression

Calculette béton armé (section rectangulaire)
