Logiciel éléments finis 3D dédié à la géotechnique Continue reading


Plaxis 3D est un outil puissant et convivial pour la modélisation et l’analyse aux éléments finis des problèmes géotechniques en 3D (déformation, stabilité, en mécanique des sols et mécanique des roches). Ses applications sont nombreuses et couvrent les projets d’excavation, remblais et barrages, fondations, tunnels, etc…

Plaxis 3D  peut s’accompagner de deux modules complémentaires pour étendre ses applications : Dynamics et Plaxflow.

 LES POINTS FORTS DE PLAXIS 3D

  • convivialité de l’interface (Windows©), pour la saisie des données, la définition des phases de projets et l’analyse des résultats
  • génération automatique des maillages
  • des jeux prédéfinis de lois de comportement de sol (linéaire élastique, Mohr-Coulomb, Hardening Soil, Soft Soil, …) et la possibilité de définir ses propres lois de comportement
  • couplage avec les calculs d’écoulement et de consolidation
  • prise en compte des éléments de structure et de l’interaction sol-structure
  • calcul de coefficients de sécurité (procédure c/phi réduction)

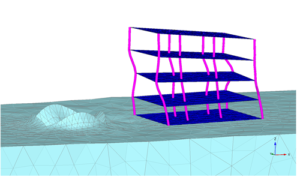

3D DynamicsDynamics : le sol et les structures sont souvent soumis à des chargements dynamiques, qui peuvent causer des dommages lorsqu’ils sont importants, comme lors de seismes par exemples. En milieu urbain, ces vibrations sont par exemples générées lors du battage de pieux, du déplacement de véhicules ou de machines lourdes. Le module Dynamics permet d’analyser les effets de ces vibrations directement dans votre modèle Plaxis 3D.

Flow modeling in 3D PlaxflowPlaxflow : l’utilisateur peut définir des conditions variables dans le temps de flux ou de niveaux d’eau de manière à modéliser des siutations hyrdogéologiques complexes. Les données temporelles sont basées sur des harmoniques, linéaires ou tabulées. Parmi les applications de ce module : la modélisation des variations saisonnières des cours d’eau derrière au barrage et l’analyse de l’effet sur la stabilité globale, la prise en compte des précipitation, la définition de puits et de drains etc… permettant par exemple de modéliser des essais de pompage ou d’autres problématiques hydrogéologiques.

VIDEO : Construction d’un projet PLAXIS 3D. Pour la visualiser, cliquer ici
VIDEO : Import de fichiers DAO sous PLAXIS 3D. Pour la visualiser, cliquer ici
VIDEO : Outils d’intersections sous PLAXIS 3D. Pour la visualiser, cliquer ici
VIDEO : Adaptation d’une station du métro parisien (modélisation par Terrasol sous PLAXIS 3D). Pour la visualiser, cliquer ici

Demande de devis
Documentation
commerciale
Téléchargements
Visitez le site de Plaxis pour plus d'information et télécharger la version de démonstration
https://www.plaxis.com
support/prestations

Modèle Terrasol du projet Monaco Odéon - Vue globale

Modèle Terrasol du projet Monaco Odéon - Eléments de structure

Modèle Terrasol du projet Monaco Odéon - Exemple de résultats

twin tunnels & station

twin tunnels & station

dam in a valley, import of terrain

rock bolts for a tunnel construction - model

rock bolts for a tunnel construction - results

modelling of a subway station, two levels, model

modelling of a subway station, two levels - results
